◆概述

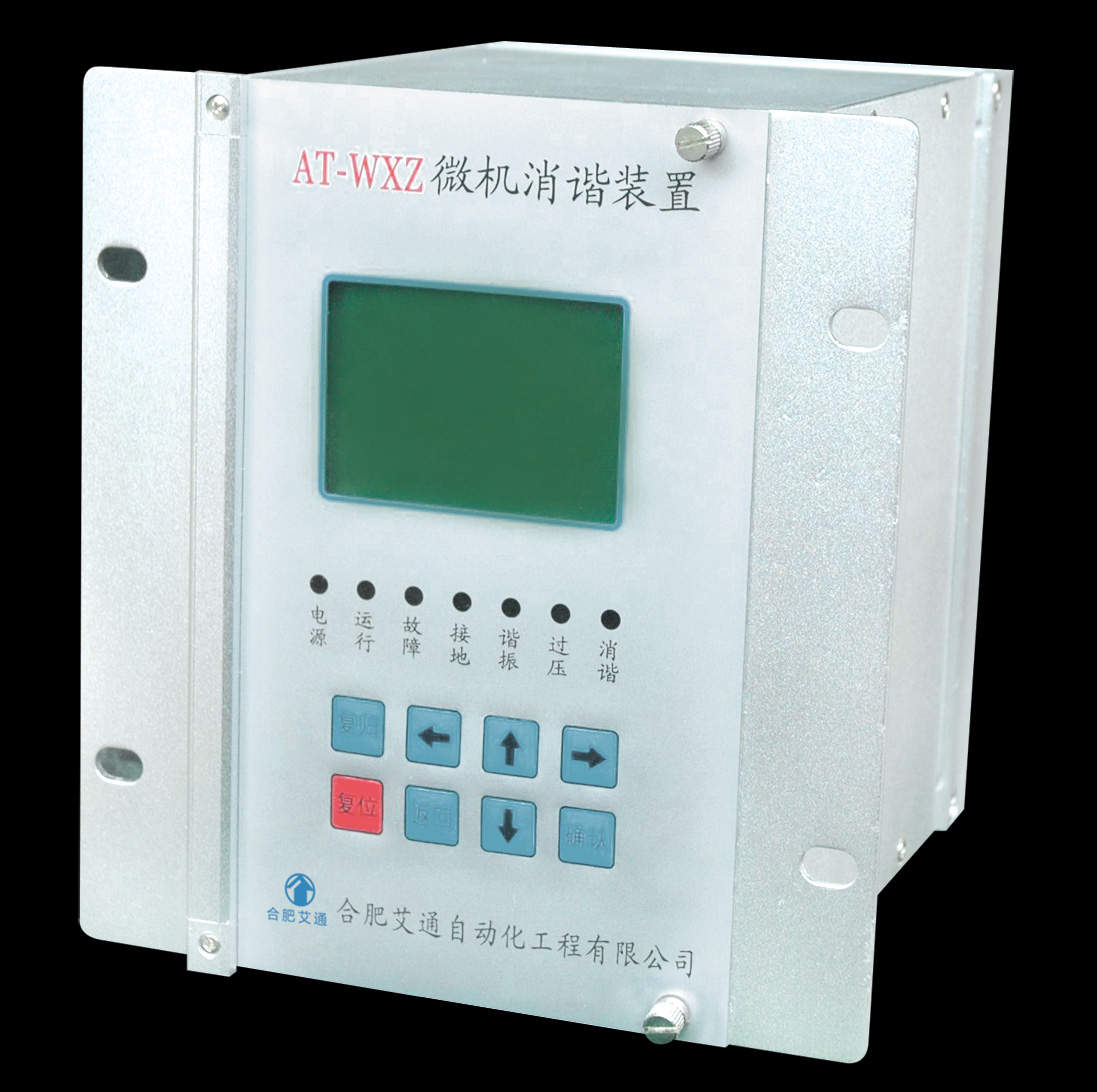

　　AT-WXZ微機消諧裝置是針對電力部門和用戶由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故所新近研制生產的一代智能消諧裝置。它以16位單片機為采樣運算、邏輯判斷和控制中心（CPU），以大功率、無觸點消諧元件為出口，以液晶顯示器（LCD）、信號指示燈、觸摸按鍵為人機接口，配以智能化的軟件，組成了技術和原理先進，使用簡單方便的“傻瓜型”診斷、消諧、記錄裝置。

　　該裝置實時顯示系統時鐘及PT開口三角電壓17Hz、25Hz、50Hz、150Hz四種頻率的電壓分量，可以區分過電壓、鐵磁諧振以及單相接地，可配置RS485通訊接口把故障信息傳送至有關部門，適用于無人職守變電站。

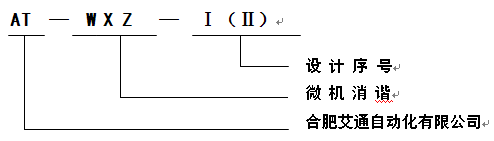

◆型號說明

◆使用條件

　　(1)戶內使用，并且室內通風良好；

　　(2)海拔高度≤2Km；

　　(3)環境溫度：－10℃～50℃；

　　(4)相對濕度≤90%；

　　(5)大氣壓力80～110kPa；

　　(6)周圍介質無導電塵埃與導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

◆技術參數

　　(1)工作電源：DC/AC220V；

　　(2)功耗：電源回路≤10W；交流電壓回路≤1VA；

　　(3)交流額定電壓：100V。

◆裝置特點

　　(1)CPU采用16位單片機，數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，雙“看門狗”（Watchdog）電路，抗干擾、自檢及自恢復能力強；

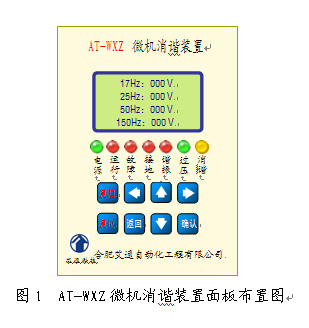

　　(2)采用128×64圖形液晶顯示器（LCD）中文菜單提示，顯示信息豐富直觀；

　　(3)智能化軟件技術、原理先進，性能穩定，安全可靠；

　　(4)實時顯示系統時鐘、日歷、PT開口三角電壓4種頻率（3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz）的電壓分量；

　　(5)可以判別過電壓、鐵磁諧振以及單相接地，并對鐵磁諧振迅速消除；

　　(6)對各種故障均可給出告警信號并顯示和保存有關信息；

　　(7)有記憶功能，可存儲10次最近發生的故障信息，掉電后不丟失；

　　(8)消諧元件出口功率大、無觸點；

　　(9)通過中文菜單提示和面板按鍵整定，調試和維護簡單、方便；

　　(10)接線簡單，安裝方便；

　　(11)硬件、軟件冗余設計，抗干擾能力強；

　　(12)適用于各種電壓等級的PT；

　　(13)可配RS485通訊接口把各種故障信息傳送至有關部門、適用于無人職守變電站。

◆工作原理

　　(1)裝置監測PT開口三角電壓，計算零序電壓四種頻率的電壓分量，若有故障發生則判斷故障類型，如果是鐵磁諧振則按設定程序瞬間啟動消諧元件予以消除，并顯示、保存故障信息，同時給出告警信號。

　　(2)動作判據

　　a.諧振判據：17Hz諧波電壓≥17V，25Hz諧波電壓≥25V，150Hz諧波電壓≥33V。

　　b.接地判據：基波電壓≥30V。

　　c.過壓判據：基波電壓≥120V。

　　d.返回系數：93.75%。

◆模擬試驗

　　(1)按端子圖接好線，給PT開口三角電壓回路分別加17Hz、25Hz、50Hz、150Hz四種頻率的電壓0～120V，實時顯示的電壓值誤差應在2%以內。

　　(2)用調壓器從0慢慢升壓可模擬接地故障，再升壓到一定程度可模擬過電壓故障，信號、顯示及保存的故障信息應準確。

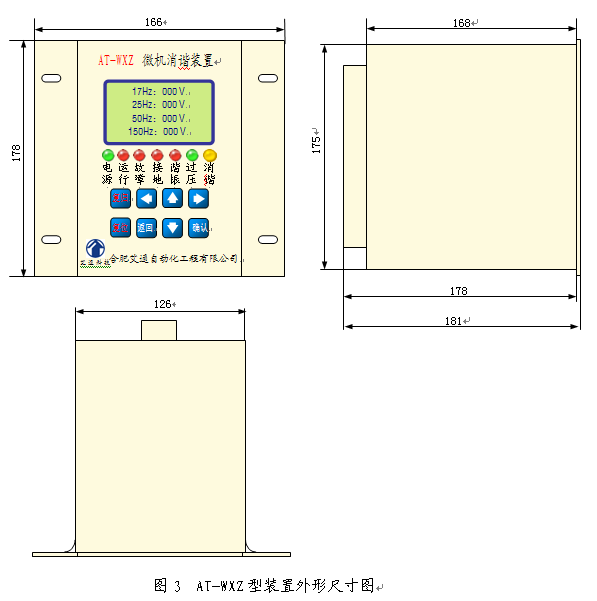

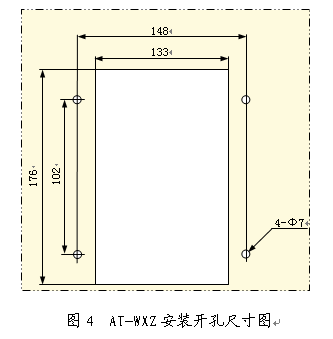

◆附圖
