1.產品特點

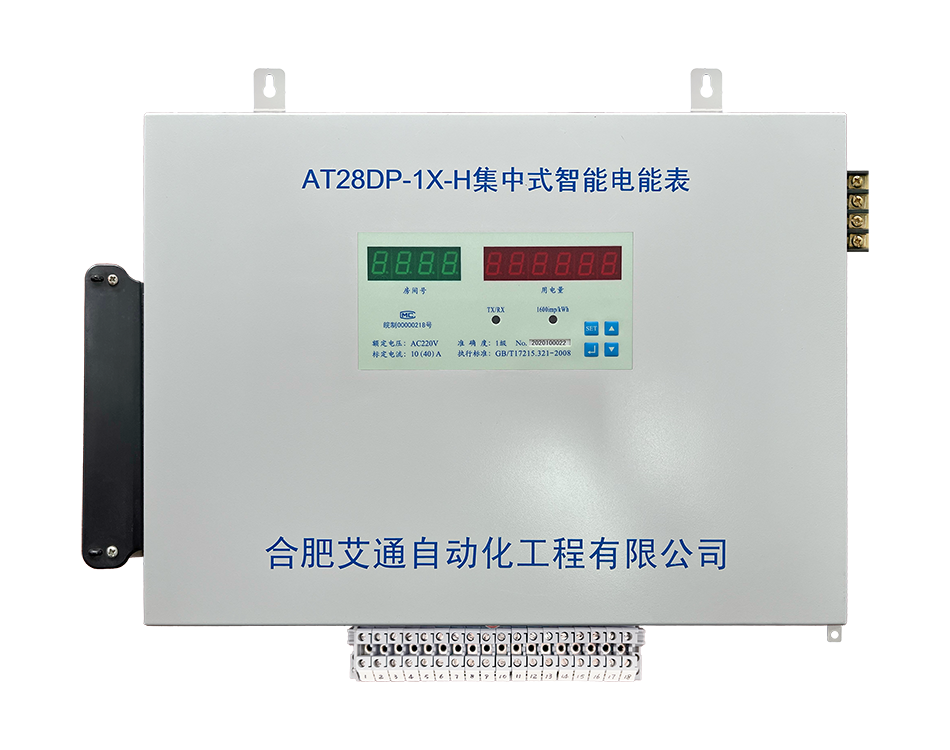

　　AT28DP-1X-H單相集中式智能電能表是一種全電子式智能化單相電表，采用微電子技術和SMT表面焊接工藝生產的高科技產品。模塊化設計,其一塊電表可同時計量24戶（帶控制）或32戶（不帶控制）及以下的用電量，采用專用集成計量芯片,能精確計量正負兩方向的有功電能，且以同一方向累計，具有防竊電功能，可廣泛應用于工礦企業、城鄉居民小區、農網改造、舊樓改造、高校和政府部門、高層建筑等用電計量，并能有效防止各種偷漏電現象及用電糾紛。

　　所有產品均為我司自我研發生產，支持功能定制，具體請聯系我司；手機微信支付寶充值繳費的便捷和余額不足微信消息推送使其體驗上更加人性化、智能化。

2.主要技術參數

　　2.1準確度：1.0級；

　　2.2標定電流：單相1.5(6)A,2.5(10)A,5(20)A,10(40)A,15(60)A；

　　2.3標稱電壓:單相AC220V;

　　2.4整機功耗：≤4W；

　　2.5工作電壓范圍：AC160-265V；

　　2.6啟動電流：直接接入式0.4％Ib,互感器接入式0.2％Ib;

　　2.7工頻對地耐壓值:2kV/1min;

　　2.8工作溫度和濕度范圍:-25～55℃,<90%(無凝露);

　　2.9電源模塊采用三相電路供電，即使線路缺相，也能準確計量用電量。

　　2.10電表帶有人機界面,能夠?qū)崿F(xiàn)現場按鍵操作抄表和遠程總線網絡抄表;

　　2.11 RS485通訊接口,通訊協議可選擇為DLT645或Modbus-RTU;

　　2.12通訊波特率調整范圍:1200～19200bps;

　　2.13帶有現場校驗每路電表準確度的無源光電脈沖接口;

　　2.14產品執行GB/T 17215.321-2008和JJG596-2012電子式電能表檢定規程；

　　2.15總進線端子接線截面積：≤75mm2,采用總進線方式；

　　當總進線≥75mm2時分戶采用一進一出方式；

　　用戶出線端子接線截面積：≤16mm2；

　　60A及以下直接接入,60A以上通過互感器接入;

　　2.16帶有預付費功能的單相集中式控制智能電能表,多用戶共用一個射頻卡讀寫器，實現遠程刷卡購電。

　　2.17帶有預付費功能智能電能表可實現功率限制、惡意負載識別、遠程控制斷送電、定時斷送電、剩余電量告警等功能。

3.遠程控制主要性能特點

　　3.1體積小。每戶1只計量模塊，1只控制模塊，便于維護;

　　3.2采用大容量磁保持繼電器實現斷、送電控制，整機功耗低;

　　3.3可通過計算機設定惡性負載的限定值。超惡性負載限定值，電表可間隔自動斷、送電N次（斷電次數和間隔時間可調）；若故障不解除，則終止送電;

　　3.4可實現惡意負載識別功能，對于熱得快，電爐等不安全負載使用時跳閘，而同樣功率的電腦可以正常使用;同時可設定總功率限制跳閘功能；

　　3.5可通過計算機對電表進行單戶預置電量，當電表中費用不足時會自動報警，提醒用戶交費，否則就會斷電;

　　3.6多時段定時斷/送電，強制斷/送電;

　　3.7功率監測,可監測顯示每戶用電負荷狀況;

　　3.8管理中心利用管理軟件，可抄錄、查詢各電能表的數據，并具備單點、單組、群抄收功能;

　　3.9可將有關報表數據導出EXCEL格式,通過LED顯示屏公布相關信息;

　　3.10打印功能，數據存儲及備份功能;

　　3.11可實現局域網一卡通購電，與一卡通系統實現無縫對接;

　　3.12可實現剩余電量不足自動短信通知用電量和剩余電量等信息；

　　3.13可特殊訂購一進二出（雙路控制或一路控制、一路不控制），本系列產品不適用使用空調情況下的惡意負載識別功能。

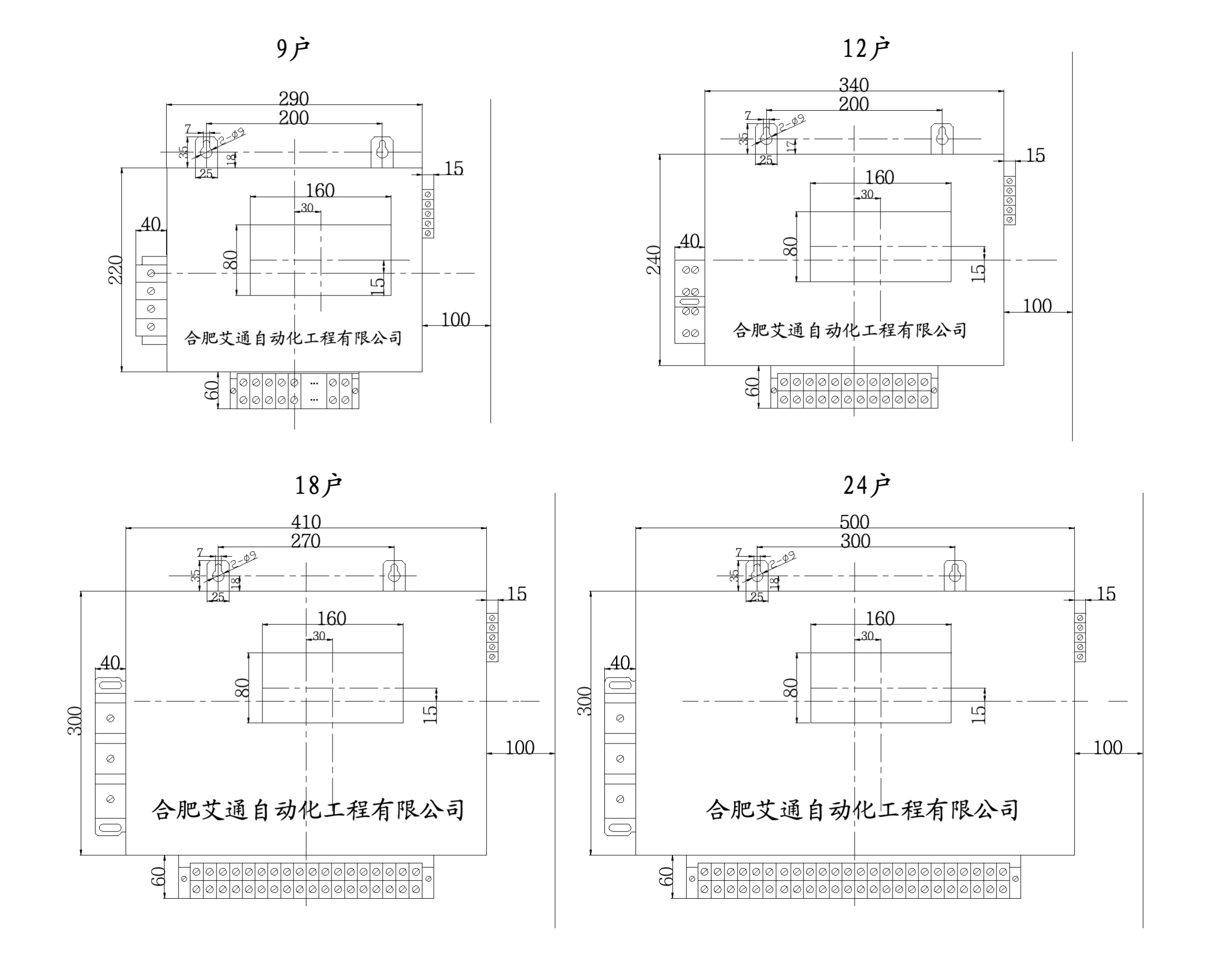

4.外形尺寸（厚度110mm）

9戶：345*280*110（長*高*厚，含接線端子）

12戶：395*300*110（長*高*厚，含接線端子）

18戶：465*360*110（長*高*厚，含接線端子）

24戶：555*360*110（長*高*厚，含接線端子）

　　注：智能電能表右側距離配電箱右邊線一般留有100mm空間,便于用戶接RS485通訊線，485通訊線選擇RVSP2*1.0。

5.接線圖

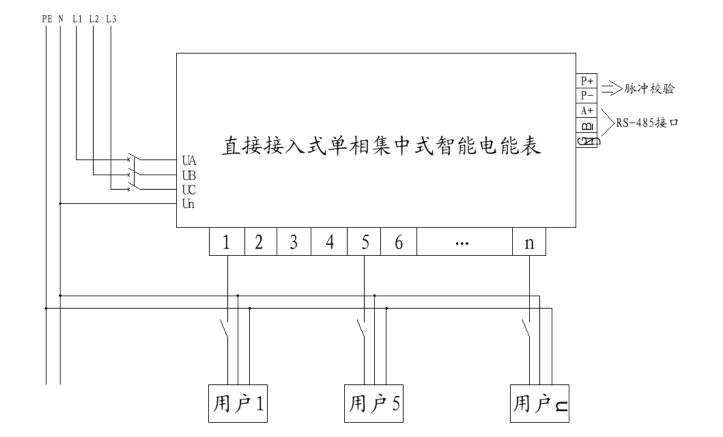

　　5.1總進線≤75mm2

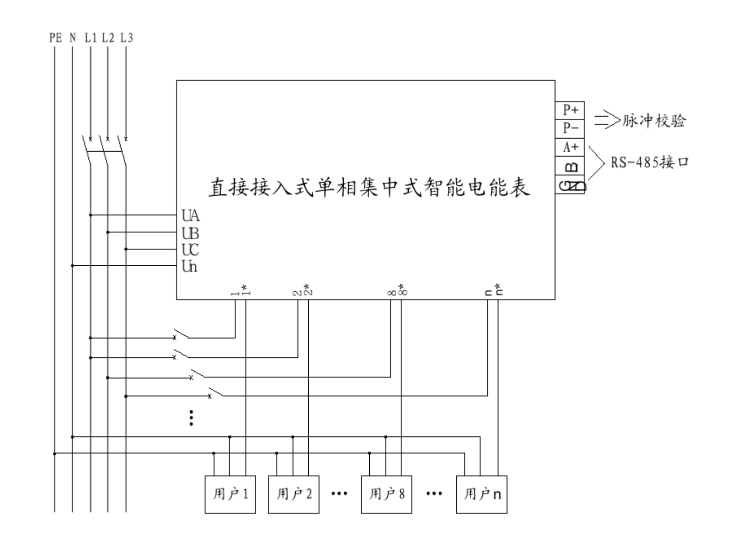

　　5.2總進線≥75mm2

6.空調計量專用模塊集中式智能電能表

　　AT28DP-1M-H單相集中式智能電能表是一種數字化智能單相多功能電表。模塊化設計,其一塊集中式電能表可同時計量36戶及以下的用電量，采用多功能集成計量芯片,能精確計量正負兩方向的有功電能、有功功率、無功功率、功率因數、電流、電壓等電參數。內含大容量磁保持繼電器，具有遠程控制斷送電、多時段定時、遠程預付費、一卡通購電、惡意負載自動識別等功能。能與校園一卡通以及能耗監測平臺無縫對接實現遠程登錄管理和用戶查詢購電和用電信息;

　　該產品可實現制冷、制熱空調正常運行，而功率較低的暖手寶、電吹風、熱得快、電水壺等將自動禁止使用，廣泛應用于高校學生公寓中，宿舍可使用1路供電即可實現空調正常使用而惡意負載自動識別的功能，也可以照明、插座和空調專用插座分別控制輸出，即宿舍使用2路供電，但均具有惡意負載識別功能。

　　接線圖：

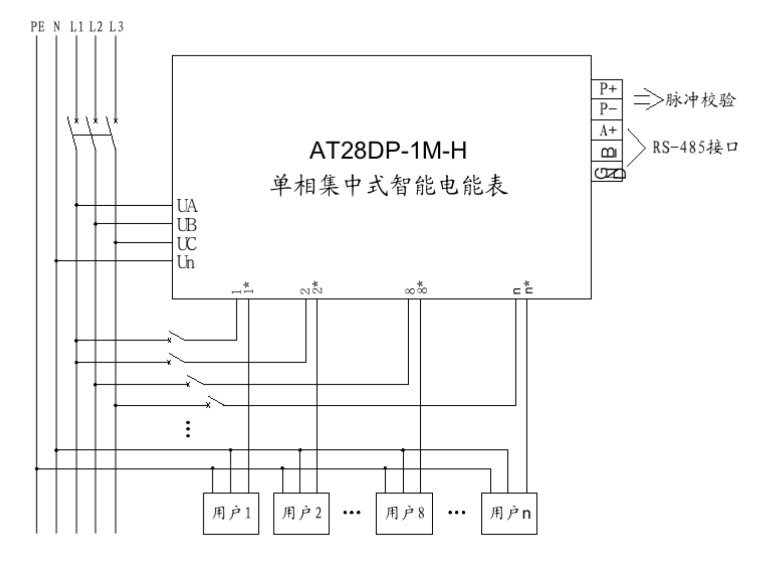

　　◆一進一出

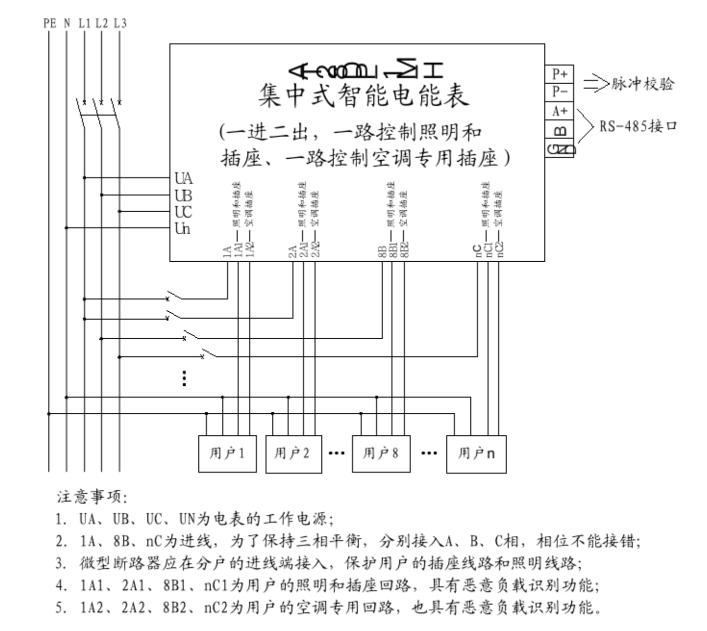

　　◆一進二出

　　◆外形尺寸：

　　一進一出：

　　9戶：380*300*110（長*高*厚，含接線端子）

　　12戶：440*300*110（長*高*厚，含接線端子）

　　18戶：500*360*110（長*高*厚，含接線端子）

　　24戶：600*360*110（長*高*厚，含接線端子）

　　30戶：630*360*110（長*高*厚，含接線端子）

　　36戶：730*360*110（長*高*厚，含接線端子）

　　一進二出：

　　6戶：420*300*110（長*高*厚，含接線端子）

　　9戶：460*360*110（長*高*厚，含接線端子）

　　12戶：580*360*110（長*高*厚，含接線端子）

　　15戶：610*360*110（長*高*厚，含接線端子）

　　18戶：700*360*110（長*高*厚，含接線端子）

7.產品選型：

　　◆普通集中式智能電能表AT28DP-1X-H(□W/□A)

　　如：12戶/10(40)A表示為AT28DP-1X-H(12W/10(40)A)

　　◆空調專用模塊集中式智能電能表AT28DP-1M-H(□W/□A)

　　如：32戶/10(40)A表示為AT28DP-1M-H(32W/10(40)A)

8．系統組成及網絡示例圖

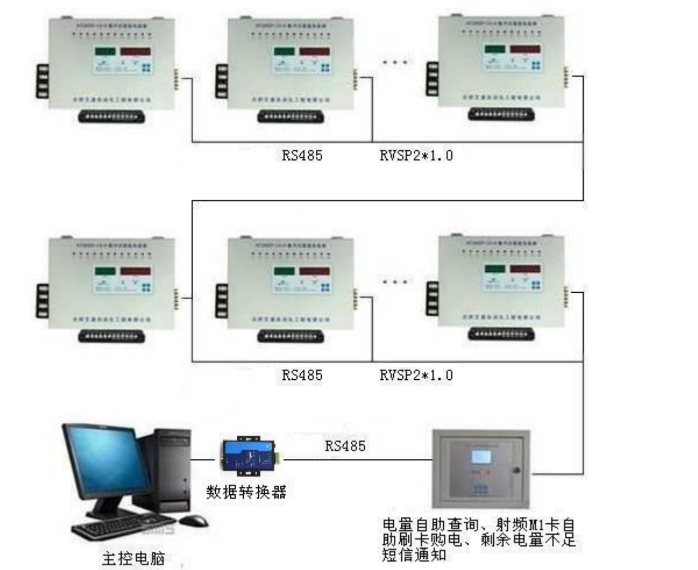

　　◆485網絡架構：

　　注：◇系統配置：智能電表AT28DP-1X-H，刷卡控制器AT28IC-RW，射頻卡讀寫器AT-RW207，AT301數據轉換器，其中刷卡控制器可實現剩余電量不足自動短信通知用戶用電量、購電量、剩余電量等信息；

　　◇一條485通訊線最多連接32臺集中式智能電能表，電表之間采用手牽手連接，當大于32臺時需采用多條支路；

　　◇鋪設RS485通訊線時，如遇樓外走線，應注意防雷，一般應進行地下穿管走線，或接入防雷設備。

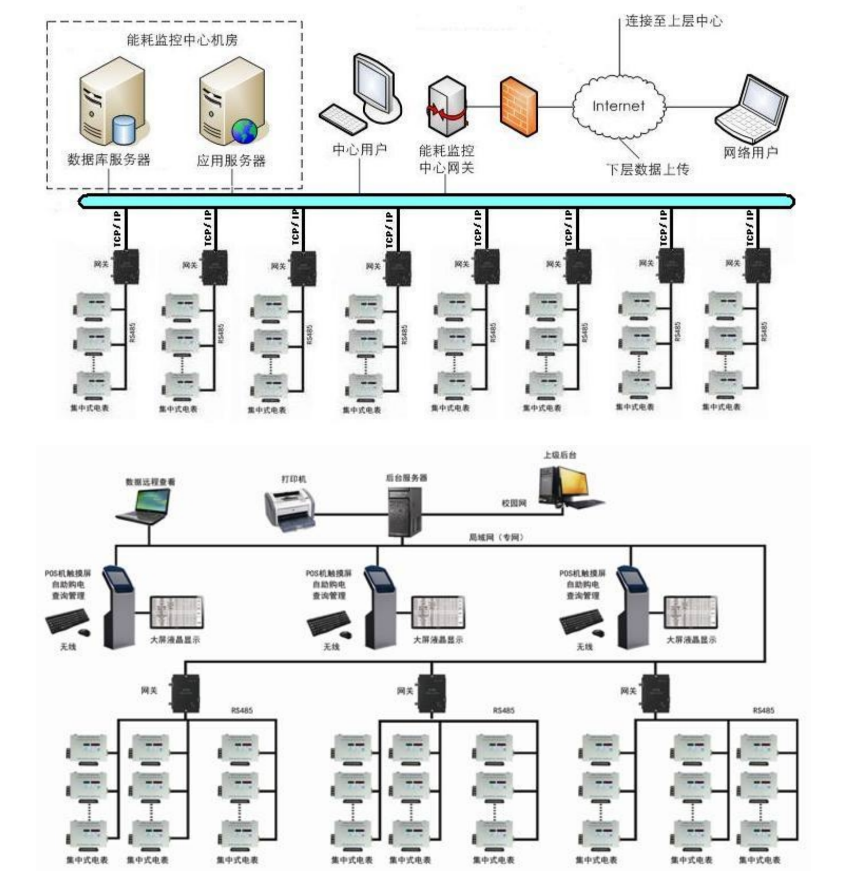

　　◆局域網架構：

　　注：1.系統配置：AT28DP-1X-H智能電表，AT100以太網關，射頻卡讀寫器，自助刷卡觸摸屏，交換機等；

　　2.可實現一卡通自助購電，觸摸屏自助查詢用電量、購電量、剩余電量等。

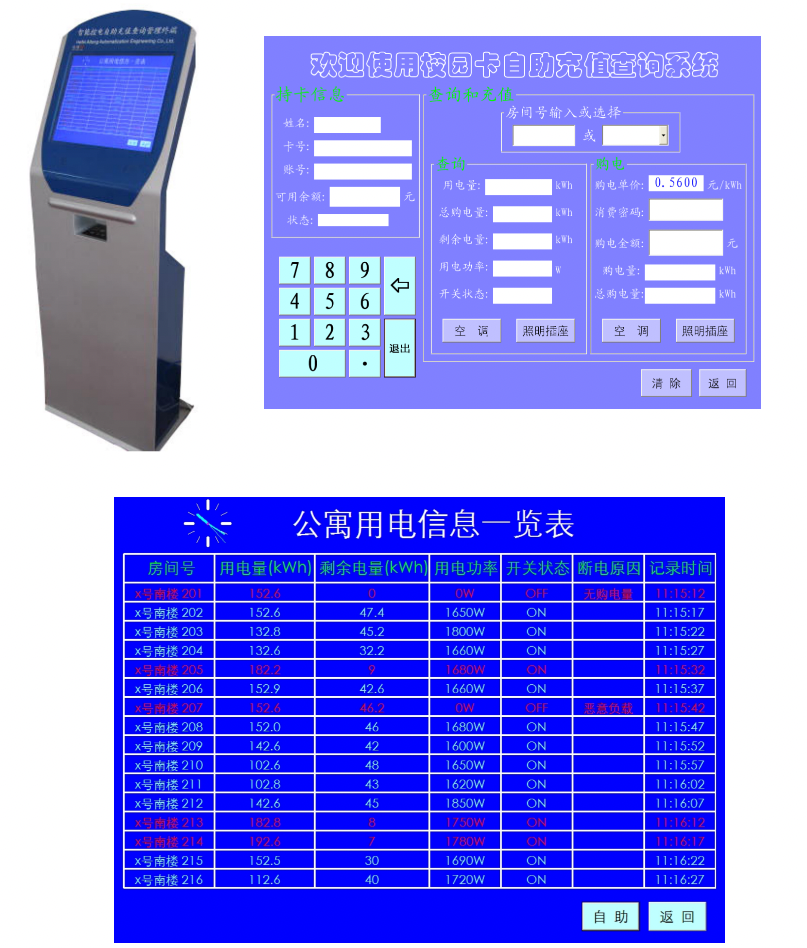

9.自助查詢和自助購電

　　通過M1射頻卡或一卡通實現自助購電，并可在觸摸屏上實現

　　自助查詢用電量、購電量、剩余電量、開關狀態、用電功率等信息；

　　可實現剩余電量不足自動短信通知用戶用電量、購電量、剩余電量等信息。
